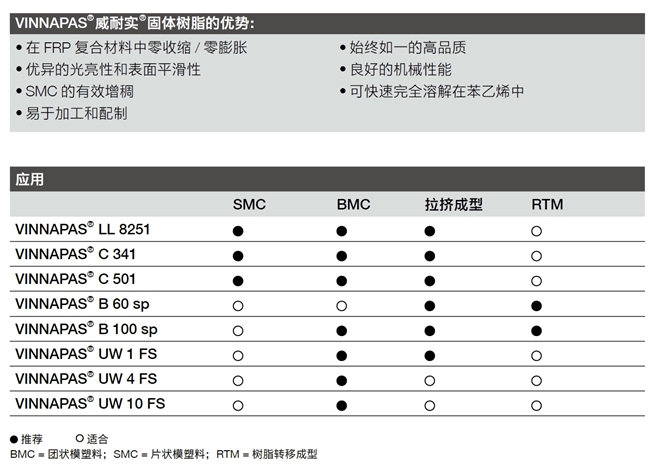

在纤维增强塑料(FRP)复合材料中,VINNAPAS威耐实 固体树脂被用作低轮廓添加剂,以实现零收缩、A级表面品质、完全粘度控制和设计灵活性。

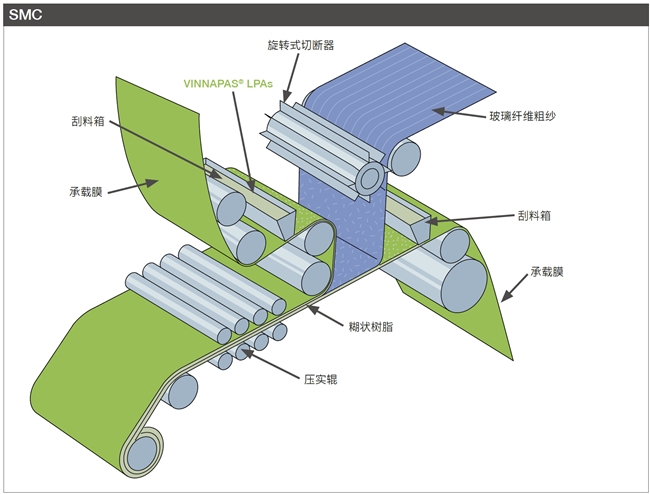

VINNAPAS 威耐实 树脂是一种极为高效的热塑性抗收缩(低轮廓)添加剂,适用于高温成型的不饱和聚酯树脂复合材料。除了零收缩,片状模塑料(SMC)和团状模塑料(BMC)等高温不饱和聚酯应用需要有效增稠,才能确保复合材料使用方便,玻璃纤维在模压成型流动期分布均匀:羧酸化VINNAPAS 威耐实 C 系列与氧化镁或氧化钙配合使用,是不饱和树脂复合材料的完美增稠体系。羧酸化VINNAPAS威耐实 C系列与增稠剂配合使用,可实现稳定的高粘度水平。熟化后,这一组合是防止热塑性树脂渗出的理想之选。

不含羧基的VINNAPAS 威耐实B和UW均聚物系列仅用于只需对不饱和聚酯树脂复合材料进行温和增稠或无需增稠的情况。

如果在复合材料零件的生产中未加入低轮廓添加剂,将会发生高比例的收缩。添加VINNAPAS威耐实树脂可将收缩率降低至0.05%以下,从而获得极其平滑的均匀表面。

VINNAPAS 威耐实苯乙烯溶液

VINNAPAS 威耐实低轮廓添加剂(LPA)几乎可以完全溶于苯乙烯。VINNAPAS威耐实聚醋酸乙烯酯固体树脂易溶于苯乙烯,这样,您可根据需要配制VINNAPAS威耐实苯乙烯溶液。

配制VINNAPAS 威耐实苯乙烯溶液

将VINNAPAS 威耐实树脂添加至苯乙烯中,同时充分搅拌,以防止在溶解过程中形成团块。这通常须在室温下完成;溶解过程中温度稍微升高是正常现象,这是由于剪力摩擦引起的。由此配制而成的溶液在储存期间要避免阳光直射。过多的热量会加快溶解速度。

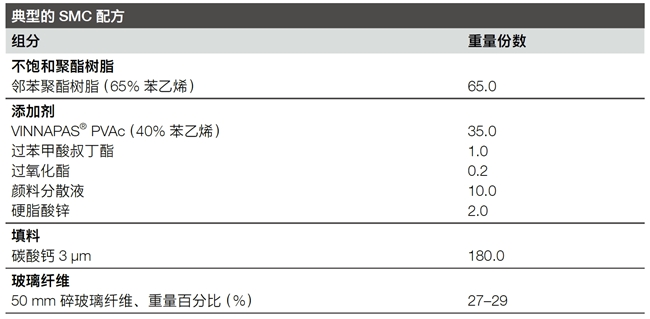

但是,必须控制溶液的稳定性,因为苯乙烯单体往往可自行聚合。尽管VINNAPAS威耐实 LPA溶液的固体含量通常为40%,但该比例可能会随VINNAPAS 威耐实系列和复合材料配方的分子量的变化而变化。

在苯乙烯中,VINNAPAS 威耐实低轮廓添加剂的平均含量为:

VINNAPAS C 系列 40%

VINNAPAS B 系列 40 – 45%

VINNAPAS UW 系列 30 – 40%
